Productenbeschrijving

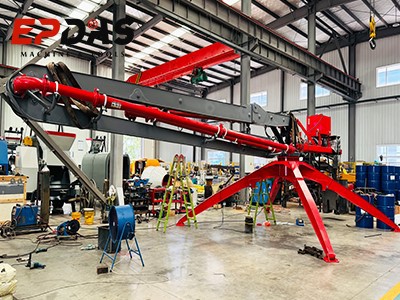

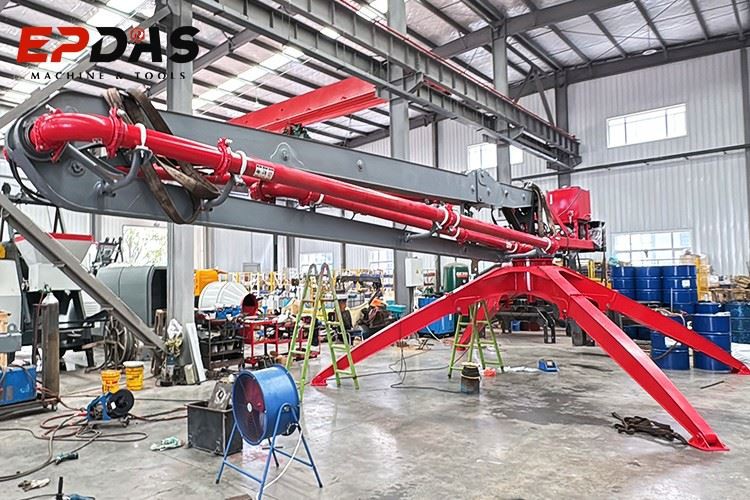

EPDAS Spider betonpomp Plaatsing BOOM is een innovatieve apparatuur die is ontworpen voor bouwbewerkingen. Het hanteert een unieke spider - type Outrigger -structuurontwerp met uitstekende stabiliteit en belasting - lagercapaciteit. De multi {- sectie Telescopische boom kan zich realiseren van 360 graden multi {- hoekrotatie, en met de extra - lange distributiestraal, kan het efficiënt beton leveren aan het werkoppervlak dat moeilijk te bereiken is door traditionele pomptrucks en gemakkelijk een breed scala van bouwgebieden.
Hoofdcomponenten van Spider Boom
Professionele spiderboompompvoorraad
Spidervormige ondersteuning
Spider -vormig supportframe is ontworpen met een goede stabiliteit en een sterke belastingdrankcapaciteit. Spider -type stofpool is uitgerust met verschillende benen met verstelbare lengte en hoogte, gemaakt van staal met hoge sterkte, stabiele structuur en kan zich aanpassen aan verschillende terreinomstandigheden.
Stoffenpaal frame
Spider -betonnen pomp bestaat uit verschillende stoffenpalen, verbonden door pennen en uitgerust met lagers. De stoffenpalen kunnen flexibel worden ingetrokken en gedraaid, en meestal is het rotatiebereik 360 graden, zodat de stoffenpalen beton in meerdere richtingen kunnen leveren. De structuur van de spreidbalk is meestal een doos - gevormde gelaste lichaam om de sterkte en stabiliteit te waarborgen.
Hydraulisch systeem
Het hydraulische systeem wordt gebruikt om de uitbreiding en rotatie van het ondersteuningsframe en de distributiemak nauwkeurig te regelen, waardoor sterke stroomondersteuning wordt geboden om de soepele en nauwkeurige werking van de spinnenpomp te waarborgen. Het bestaat meestal uit elektromotor, hydraulische pomp, hydraulische motor, hydraulische pijpleiding en drukmeter.
Transportpijp
Transpuspijp is gemaakt van slijtage - resistent materiaal om hoge druk van beton te weerstaan. Het bestaat meestal uit vaste risers, rechte pijpen, beweegbare ellebogen en pijpklemmen en is verantwoordelijk voor het duwen van beton van de pomp of mixer naar de giek van de spider - typebalk.
Besturingssysteem
Het besturingssysteem omvat voornamelijk het afstandsbedieningssysteem en de rij -console. De betonstroommachine is zeer geautomatiseerd en uitgerust met de afstandsbedieningsfunctie, de operator kan de beweging van de apparatuur regelen, de uitbreiding en rotatie van de beton gietarm door de afstandsbediening, die zeer flexibel en gemakkelijk te bedienen is.
Veiligheidsapparatuur
Veiligheidsapparaten omvatten limietschakelaars, noodstopknoppen, overbelastingsbeveiliging en veiligheidskleppen, die worden gebruikt om overbelasting te voorkomen en het spinnenpompbeton te beschermen tegen schade. Sommige modellen zijn uitgerust met sensoren en veiligheidsalarmsystemen om de operator eraan te herinneren om tijdig actie te ondernemen wanneer de apparatuur abnormaal is.
HoeDoenes een beton plaatsende boom Work?
Vóór de bouw moet de operator het spiderarmbeton in een geschikte positie plaatsen, de spiderarmbeugelpoten ontvouwen, het niveau van de apparatuur aanpassen en de lengte en hoek van de betonspreidingsarm aanpassen om aan de bouwvereisten te voldoen. Wanneer de apparatuur werkt, komt het beton de telescopische arm binnen door de transportpijp en drijft het hydraulische systeem de arm om te strekken en te roteren. De operator past de spreidingspositie en snelheid door het besturingssysteem aan om een gelijkmatige verdeling van beton te garanderen.
Het beton wordt nauwkeurig geleverd aan verschillende aangewezen locaties op de bouwplaats via de arm en pomppijp van de betonspiderboom. De operator past de druk van het hydraulische systeem aan om de betonstroom nauwkeurig te regelen, waardoor een uniform en efficiënt stroomeffect wordt bereikt. Het hele proces is zeer geautomatiseerd en kan voldoen aan de betonnen pouring -bewerkingen van complexe structuren.
De operator bewaakt en past de werking van de apparatuur in realtime door de afstandsbediening of het bedieningspaneel aan. De hydraulische stoffenpaal is uitgerust met limietschakelaar, overbelastingsbeveiliging en andere veiligheidsapparaten om de stabiliteit en veiligheid van de werking van apparatuur te waarborgen. Nadat de constructie is voltooid, is het noodzakelijk om de verschillende delen van de mobiele spinarm te sluiten, de telescopische arm in te trekken, de spinnenbeugelpoten te vouwen, de apparatuur terug te brengen naar de transportstatus en de machine naar de aangewezen locatie te verplaatsen voor reiniging en onderhoud.
Beton plaatstboomfabrikant
Als een wereldwijd erkend merk van Spider Jib -leverancier bieden EPDAS -producten uitstekende prestaties en kosten - effectief. Onder het uitgangspunt van kwaliteitsborging kunnen we klanten concurrerende prijzen bieden. Door EPDA's te kiezen, krijgt u efficiënte en aanpasbare apparatuur. Neem vandaag nog contact met ons op voor een volledige oplossing en omhoog - naar - Datum Quote!
Voordelen van Spider Boom betonpomp
Elk detail is zorgvuldig vervaardigd.
▲ Flexibiliteit en aanpassingsvermogen
De telescopische arm heeft de functies van extensie en rotatie. Het lange armontwerp kan precies beton over verschillende hoeken en hoogten overbrengen, die een groot werkgebied bedekken. Het realiseert de samengestelde bewegingsmogelijkheden van 360 graden volledige rotatie en verticale tillen, waardoor het aantal verplaatsingen van apparatuur effectief wordt verminderd.
▲ Efficiëntie en precisie
De mobiele beton -gietarm bereikt een efficiënte en precieze constructie via een intelligent besturingssysteem. Het geautomatiseerde materiaalverdelingssysteem kan de snelheid en richting van materiaalafvoer nauwkeurig regelen, waardoor uniforme verdeling van beton wordt gewaarborgd. Het verkort de bouwperiode aanzienlijk in vergelijking met traditioneel handmatig gieten.
▲ Stabiliteit en veiligheid
De operator kan op afstand de beton plaatsen die een boom door het afstandsbedieningssysteem of de rijconsole bevindt. Het stevige structurele ontwerp maakt het mogelijk dat de beton plaatsen stabiel blijft tijdens de werking.
Waarom kiezen voor EPDAS?
De beste leverancier van betonnen apparatuur.
High - kwaliteitsproducten
EPDAS -apparatuur heeft strikte kwaliteitscontrole, met behulp van hoge - sterkte materialen en precieze controletechnologie om ervoor te zorgen dat de spinarm uitstekende stabiliteit kan behouden en lang - duurzame duurzaamheid, zelfs onder extreme werkomstandigheden.
Global Service Network
EPDAS heeft een wereldwijd verkoop- en servicetwerk dat gelokaliseerde technische ondersteuning kan bieden en na - verkoopservice om tijdige levering en continue ondersteuning te garanderen. We stellen de behoeften van onze klanten altijd op de eerste plaats en zijn toegewijd aan het bieden van producten en diensten van klanten van de hoogste kwaliteit.
Aangepaste oplossingen
EPDAS biedt op maat gemaakte oplossingen -, waaronder verschillende gieklengtes, configuraties en extra functies om te voldoen aan de specifieke behoeften van elk project, zodat de apparatuur perfect aan de vereisten van verschillende projecten voldoet. We zullen onze producten blijven verbeteren in - Diepte begrip van de bouwbehoeften en feedback van onze klanten.
Populaire tags: Spider betonpomp Plaatsing Boom, China Spider betonpomp Plaatsen Boom Leveranciers, fabrikanten
Productparameter
| Item | Eenheid | Modellen en parameter | |||
| HGY14 | HGY15 | HGY17 | HGY21 | ||
| Max. straal plaatsen | m | 14 | 15 | 17 | 21 |
| Grote armlengte | m | 5.7 | 6 | 6.66 | 8.66 |
| Grote armhoogte | rang | -2-84.4 | 0-70 | 0-65 | 0-65 |
| Gemiddelde armlengte | m | 4.52 | 5 | 5.73 | 6.73 |
| Gemiddelde armhoogte | rang | 0-180 | 0-180 | 0-180 | 0-180 |
| Kleine armlengte | m | 3.78 | 4 | 4.61 | 5.61 |
| Kleine armhoogte | rang | 0-180 | 0-180 | 0-180 | 0-180 |
| Slanglengte | m | 3 | 3 | 3 | 3 |
| Betonnen afleveringspijp | mm | ø125×6 | ø 125×6 | ø 125×6 | ø 125×6 |
| Staart roterende straal | m | 2.72 | 2.81 | 3.51 | 3.93 |
| Totale kracht | Kw | 4 | 4 | 5.5/7.5 | 5.5/7.5 |
| Systeemdruk | MPA | 24 | 24 | 24 | 24 |
| Roterende snelheid | r/min | 0.3-0.8 | 0.3-0.8 | 0.3-0.8 | 0.3-0.8 |
| Roterend bereik | rang | 0-360 | 0-360 | 0-360 | 0-360 |
| Ondersteunende benen spanwijdte | m | 3.15×3.15 | 4×4 | 4.6×4.6 | 5×5 |
| Totale lengte | m | 2.9 | 2.6 | 3.2 | 3.75 |
| Kaal machinegewicht | kg | 2700 | 3230 | 5000 | 6700 |
| Balansgewicht | kg | 2×900 | 2×1100 | 2200 | 2×1100 |
| Controlemodus | kg | Paneel/ draadloze afstandsbediening | Paneel/ draadloze afstandsbediening | Paneel/ draadloze afstandsbediening | Paneel/ draadloze afstandsbediening |
